Контроль компонентов выхлопных газов газоперекачивающего агрегата ГПА

Производитель: ФГУП «СПО «Аналитприбор».

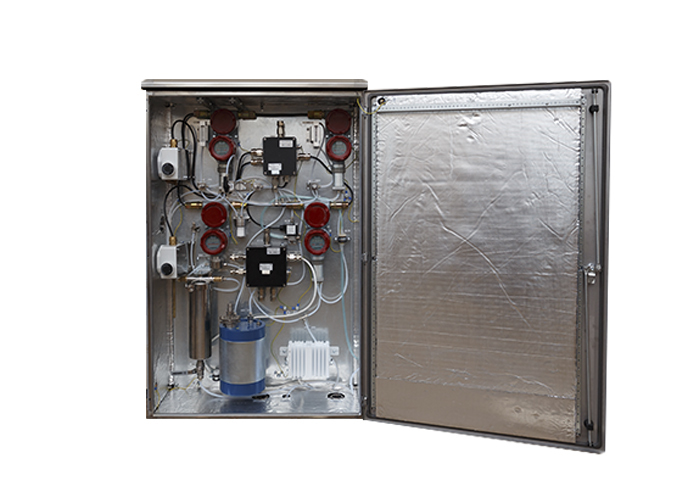

КГО состоит из навесного шкафа газоаналитического (ШГА) с пробоотборным устройством и обогреваемой линией транспортирования пробы (ОЛТП) и шкафа вторичных приборов (ШВП), который размещается в обогреваемом помещении, например операторной или щитовой.

Обогреваемая линия транспортирования пробы

В состав ОЛТП входит трубка PTFE 6х1,0 с саморегулирующимся нагревателем и теплоизоляцией. Маркировка взрывозащиты нагревателя «2ExeIIT4X», напряжение питания 220+22-33 В. ОЛТП заводится внутрь ШГА и подключается к цепи питания через взрывозащищённую соединительную коробку. ОЛТП поставляется в разобранном виде и имеет внешний диаметр 50 мм, минимальный радиус изгиба составляет 500 мм.

Особенности работы

Для увеличения срока службы электрохимических ячеек газоанализаторов ДАХ-М и поддержания оптимального режима работы предусмотрена их продувка атмосферным воздухом. Продувка реализуется при переключении клапана распределительного Burkert. В ШВП установлен контроллер, производящий расчёт концентрации суммы оксидов азота NOx и управляющий работой продувочного клапана.

Для подбора комплекта газоаналитического оборудования необходимо заполнить опросный лист.

Артикул: 0000004193 Категория: Системы контроля

Описание

Диапазон температуры окружающей среды в месте установки газоаналитического оборудования, оС: -56…+34_x0001_

Диапазон температуры окружающей среды в месте установки шкафа вторичных приборов, оС: +5…+40_x0001_

Давление пробы в точке отбора, Па: -200…0

Температура пробы, оС: + 450

Габаритные размеры, ВхШхГ, мм: 1200х800х300; 600х400х250

Масса (с оборудованием), не более, кг: 100; 45

Степень защиты по ГОСТ 14254-96: IP65; IP54

Напряжение питания, В: 220+22-33 (АС)_x0001_

Потребляемая мощность, ВА: 1000_x0001_

Исполнения взрывозащиты: 1ExdIIСТ6; 2ExmbIIT4(T3)X; 1Exd[ib]IIСТ6Х; 1ExdIIBТ4; 2ExeIIT6; 1ExmbIICT4/T5 Gbx; 2ExeIIT4X

Диапазоны измерения концентрации (канал СО), мг/м3: 0-500

Диапазоны измерения концентрации (канал NО), мг/м3: 0-200

Диапазоны измерения концентрации (канал О2), %: 0-21

Диапазоны измерения концентрации (канал СО2), %: 0-20

Пределы допускаемой основной погрешности измерения (канал СО), мг/м3: Δд=±8 (в диапазоне 0-50); Δд=±(8+0,06(Ао-50)) (в диапазоне 50-500)

Пределы допускаемой основной погрешности измерения (канал NО), мг/м3: Δд=±10 (в диапазоне 0-100); Δд=±(10+0,1(Ао-100)) (в диапазоне 100-200)

Пределы допускаемой основной погрешности измерения (канал О2), %: Δд=±0,2 (в диапазоне 0-5); Δд=±0,4 (в диапазоне 5-21)

Пределы допускаемой основной погрешности измерения (канал СО2), %: Δд=±1

Время установления показаний Т0,9 ном (без учета времени транспортирования пробы), с: 180 / 60

Время автономной работы газоанализаторов при потере основного питания, мин.: 30

Выходной унифицированный токовый сигнал: 4-20 мА

Выходной дискретный сигнал «Исправность»: «сухой контакт» (0,1-8)А, 250В
