Контроль технологического процесса обжига клинкера

Производитель: ФГУП «СПО «Аналитприбор».

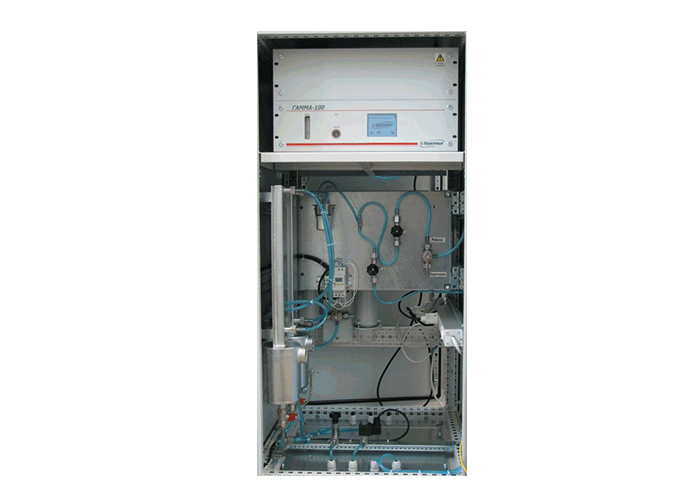

Подачу пробы от точки отбора, очистку от механических примесей и установку требуемого расхода на газоанализаторы осуществляет линия транспортирования и вспомогательное оборудование, смонтированное в шкафу пробоотбора.

В каждой точке отбора врезается высокотемпературный пробозаборник с помощью шунтовой трубы и переходного фланца. При заказе возможно комплектование оборудованием для переустановки циклов без ПЭВМ. Далее по входу каждой линии стоит воздушный холодильник ХС-2, который предназначен для охлаждения пробы и влагоотделения конденсата в результате охлаждения. Слив конденсата осуществляется через запорные вентили при помощи перистальтического насоса П1, работой которого управляет электронное реле времени. Далее анализируемая проба поступает на блок фильтрации БФ и фильтр грубой очистки ФГО. БФ и ФГО предназначены для очистки пробы от механических примесей.

Газоанализатор АНКАТ-410-11 работает в непрерывном режиме за счет использования варианта газоанализатора с дублированным набором электрохимических ячеек (ЭХЯ). Проба поступает на один набор ЭХЯ, а дублирующий набор при этом продувается атмосферным воздухом. Для подачи воздуха на газоанализатор служит вспомогательное оборудование, состоящее из фильтра тонкой очистки Ф2, побудителя расхода П2 и индикатора расхода ИРР1.

Текущее значение измеренных и вычисленных величин представляются на индикаторе газоанализатора АНКАТ-410. Значение концентрации NОx вычисляется на основании измеренной концентрации NO и также выводится на жидкокристаллическом индикаторе в виде показаний. Значение концентраций передаются на внешние регистрирующие устройства в виде унифицированного токового выхода (4-20) мА.

Информация о концентрациях также может передаваться по интерфейсу RS-485 с использованием протокола ModBUS RTU на ПЭВМ.

Для подбора комплекта газоаналитического оборудования необходимо заполнить опросный лист.

Артикул: 0000004190 Категория: Системы контроля

Описание

Диапазон температуры окружающей среды, оС: -35…+35

Диапазон влажности окружающей среды, % отн.: 30…98

Диапазон атмосферного давления, мм рт ст: 630-800

Габаритные размеры, мм: 600х1800х600

Масса (с оборудованием), не более, кг: 170

Напряжение питания, В: 220

Потребляемая мощность, ВА: 1500

Исполнение: общепромышленное

Расход пробы через ШГА, л/мин: 2,0

Принцип действия (по каналу О2): электрохимический

Принцип действия (по каналу NО): электрохимический

Принцип действия (по каналу СО): оптико-акустический

Диапазоны измерения, NO, % об.: 0–0,4

Диапазоны измерения, O2, % об. д.: 0-21

Диапазоны измерения, O2, % об. д.: 0-0,5

Пределы допускаемой основной погрешности, NO, % прив.: 10

Пределы доп-ой осн. погрешности, O2, % абс.; % абс.; % прив.: Δ= ±0,2 (в диапазоне 0-5); Δ= ±0,4 (в диапазоне 5-21); λд= ±5 (в диапазоне 0-0,2)

Пределы допускаемой основной погрешности, СO, % отн.: δ= ±5 (в диапазоне 0,2-0,5)

Отображение концентрации (СО, NO, NOx, O2): цифровая (жк индикатор)

Пороги срабатывания (СО, NO, NOx, O2): перестраиваемые (0,1-0,9) от диапазона измерений (по каждому каналу)

Виды сигнализации (СО, NO, NOx, O2): непрерывная красного цвета “ПОРОГ1,2”

Виды сигнализации (СО, NO, NOx, O2): непрерывная звуковая “ПОРОГ1,2”

Сигналы цифрового интерфейса (СО, NO, NOx, O2): RS-232 или RS-485 (ModBus RTU)

Унифицированный токовый выход (СО, NO, NOx, O2): унифицир. токовый сигнал (4-20) мА
