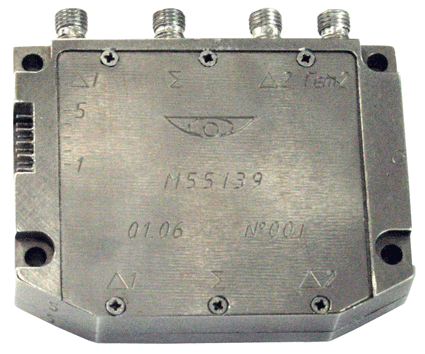

Описание
Полоса рабочих частот, МГц: не менее 600
Коэффициент шума, дБ: не более 5
Коэффициент передачи каждого канала, дБ: не менее 55
Разность коэффициента передачи между каналами одного модуля, дБ: не более 2
Промежуточная частота ПЧ1, ГГц: 1,92 (ном.)
Промежуточная частота ПЧ2, МГц: 120 (ном.)
Полоса пропускания по каналу ПЧ2, МГц: 20 — 30
Уровень выходных сигналов, В при включенных аттенюаторах; при выключенных аттенюаторах: не более 0,6; не менее 0,001
Избирательность по зеркальному каналу приема в полосе частот приема 1,5 ГГц, дБ: не менее 50
Верхняя граница линейности амплитудной характеристики по входам при всех включенных аттенюаторах, Вт: не менее 5·10–5
Разность фазовых задержек в каналах относительно суммарного канала, град: не более ±20
Диапазон перестройки гетеродина, МГц: 600 (ном.)
Уровень мощности гетеродина на входе приемного модуля (ПМ), мВт: 20 — 40
Длительность стробирующих импульсов уровня ТТЛ при токе 40–60 мА, нс: 60 — 120, 100 (ном.)
Длительность фронтов стробирующих импульсов, нс: не более 10
Напряжение питания, В: 6,0 — 12,3
Уровень пульсаций напряжения питания, мВ: не более 50
Максимальный уровень СВЧ мощности на входе приемного модуля при τ = 100 нс и Q = 1000, Вт: не более 3
Потребляемый ток приемного модуля, А: не более 0,75
Габаритные размеры модуля: 67,0х57,5х13,0 мм
Масса: не более 140 г
