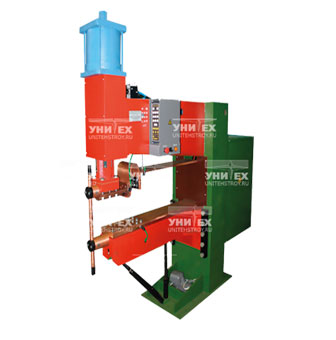

Машина контактной сварки МТ-2103.03

Машина МТ-2103.03 предназначена для сварки деталей из легированных (типа 30ХГСА) и нержавеющих (типа 12Х18Н9Т) сталей, титановых сплавов (0Т4), алюминиевых сплавов (типа Д16Т), низкоуглеродистой стали, крестообразных соединений стержней арматура классов ВI, АI, АII, АIII.

Детали, предназначенные для сварки, не должны иметь окисных пленок и загрязнений, препятствующих сварке. Машина должна эксплуатироваться в закрытых помещениях на высоте не более 1000м над уровнем моря при температуре охлаждающей воды от плюс 5°С до плюс 25°С.

Описание

Напряжение питающей сети, В: 2×380

Частота сети, Гц: 50

Наибольший вторичный ток, кА: 21

Номинальный длительный вторичный ток, кА: 9

Номинальное усилие сжатия, даН: 2000

Номинальный вылет, мм: 1200

Диаметр стержней арматуры, мм, классов Bp-I, B-I, A-I; A-II, A-III: 4+4-22+22; 6+6-16+16

Свариваемые толщины алюминиевые сплавы; низкоуглеродистая сталь; нержавеющая сталь; титановые сплавы: 0,5+0,5-0,8+0,8; 0,5+0,5-6+6; 0,8+0,8-4+4; 1+1-4+4

Давление охлаждающей жидкости, МПа: 0,2-0,3

Давление сжатого воздуха, МПа: 0,6

Габаритные размеры сварочной линии (ориентировочные), мм, длина; ширина; высота: 2330; 620; 2380

Масса, т: 1,5
