Производитель: АО “Завод “Инвертор”

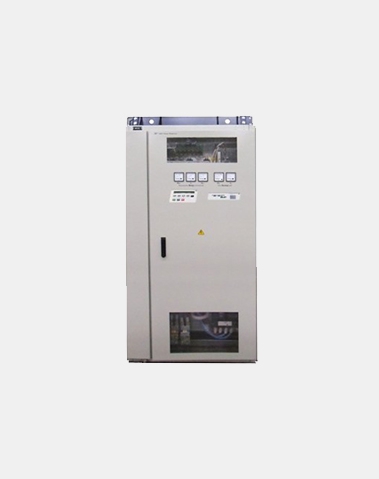

СПЧ предназначены для электроснабжения потребителей электроэнергией переменного тока частотой 400 Гц заданным качеством электроэнергии.
ПЧ построен по системе выпрямитель/инвертор
НПЧ состоит из: рубильника S1 с предохранителями, обеспечивающего разъединение между выпрямителем и основной линией электроснабжения (основной вход); тиристорного выпрямительного моста, преобразующего входной трехфазный ток в постоянный; инвертора, преобразующего постоянный ток в трехфазный ток высокого качества частотой 400Гц для питания нагрузки; рубильника S2 , подключающего нагрузку непосредственно к линии электропитания.
Нагрузка непрерывно питается с выхода инвертора через рубильник спредохранителями. Выпрямитель получает электроэнергию от сети и снабжает энергией постоянного тока инвертор.
КПД: >90
Частота, Гц: 50
Напряжение питающей сети (линейное), трехфазное, В: ~ 400
Колебания входного напряжения, %: -15; +10
Мощность, кВА: 50, 60
Номинальный выходной ток, А: 125-160
Стабилизация частоты, % номинального значения частоты: ±0,1
Коэффициент искажений синусоидальности выходного напряжения, %: 3
Температура, °С: +1…+35
Предельная температура, °С: +1…+40
Высота над уровнем моря, м: 1 000
Степень защиты: IP21
Влажность, %: 80
