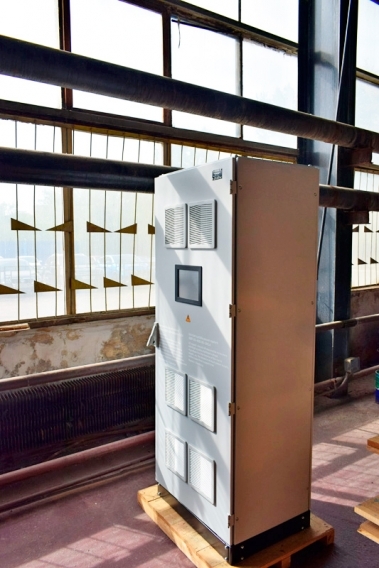

СБП СЕРИЯ М – ДО 20 КВА

Производитель: АО “Завод “Инвертор”

СБП построена по системе on-linе (система выпрямитель/инвертор с by-pass статическим и ручным). Этот способ работы гарантирует полную защиту чувствительной нагрузки, критичной к любым видам помех в сети электропитания и обеспечивает непрерывное снабжение нагрузки электроэнергией переменного тока высокого качества с регулируемым стабильным напряжением.

СБП состоит из: автоматического выключателя, обеспечивающего разъединение между выпрямителем и основной линией электроснабжения (основной вход). Если выходит из строя выпрямитель, выключатель отключает его от входного напряжения; модульного тиристорного выпрямительного моста, преобразующего входной однофазный или трехфазный ток в постоянный; модульного инвертора, преобразующего постоянный ток в однофазный ток высокого качества для питания нагрузки; внешней аккумуляторной батареи (в дальнейшем АБ), дающей энергию инвертору, когда напряжение в основной линии электроснабжения отсутствует; модульного электронного статического переключателя (by-pass), переключающего нагрузку с выхода инвертора на вход СБП (основную линию электроснабжения) при перегрузке или неисправности инвертора. Он гарантирует непрерывное питание нагрузки; автоматического выключателя резервной линии, позволяющего отключить резервную линию от статического by-pass. Этот выключатель служит для защиты полупроводниковых приборов статического by-pass от “короткого замыкания”; ручного by-pass , выполненного в виде роторного переключателя, подключающего нагрузку непосредственно к линии электропитания, в обход СБП без перерыва питания нагрузки.
