СЕРИЯ 2406

Производитель: АО “Завод “Инвертор”

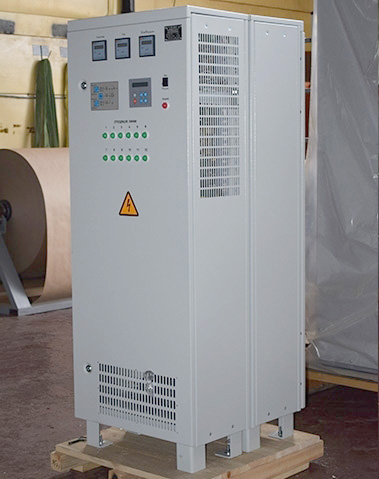

Шкафы управления оперативным током ШУОТ с выходным напряжением 115 и 230 В предназначены для питания цепей постоянного тока напряжением 110 и 220 В в распределительных устройствах, системах аварийного питания и освещения.

По требованию заказчика ШУОТ может иметь дополнительно следующие характеристики: входное линейное напряжение из ряда: 220, 230, 240, 380, 400, 415, 440, 660 В; опция «Привод высоковольтного выключателя» (функция включения привода); опция «Обогрев» (функция обогрева шкафов ПЗУ и АБ); цифровые измерительные приборы; габаритные размеры 1210х1600х325 мм; количество отходящих линий и типы автоматических выключателей; время поддержки (тип аккумуляторной батареи).

При отсутствии дополнительных указаний шкаф выполняется: с входным линейным напряжением 380 В; без дополнительных опций; со стрелочными измерительными приборами; в габаритных размерах 1410х1600х500 мм; 12 отходящих линий с автоматическими выключателями 4х6, 4х10, 4х16 А; с аккумуляторами типа 65 А*ч.

По заказу потребителей допускается раздельная, некомплектная поставка шкафов.

Описание

Напряжение питающей сети (линейное) трёхфазное, В: 380 или 230

Колебания входного напряжения, %: ±15 (-30; ±15)

Частота, Гц: 50

Колебания частоты, %: ±5

Коэффициент полезного действия, %: >92

Напряжение постоянного тока (регулируемое), В: 230 (150… 250) / 115 (90…140)

Номинальный ток, А: 20…40 / 80

Точность стабилизации напряжения, %: ±0,5

Точность стабилизации тока заряда АБ, %: ±1

Количество и распределение отходящих линий: 12 (4х6,3А; 4х10А; 4х16А)

Ёмкость, A/ч: 35…280

Срок службы, лет: 7…15

Время поддержки, мин: 60…300

Размещение: шкафы или стеллажи

Технологии: AGM, Gel, Dryfit

Температура, °С: +1…+35

Предельная температура, °С: +1…+40

Высота над уровнем моря, м: 1 000, при нагрузке 0,85 – 2000

Степень защиты: IP20…54

Влажность, %: 80
