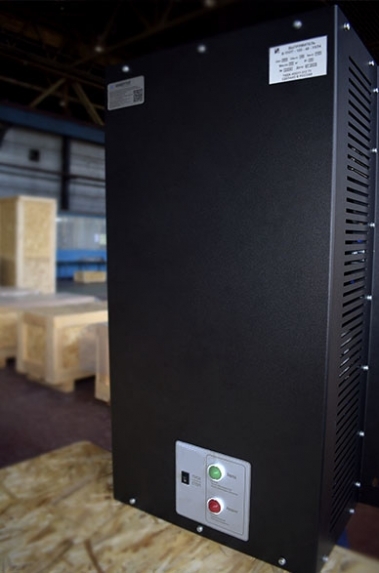

СЕРИЯ ДЛЯ ЗАРЯДКИ ТЯГОВЫХ АБ

Выпрямители предназначены для: преобразования однофазного переменного напряжения в постоянное напряжение; используются для заряда тяговых аккумуляторных батарей (АБ).

Условия эксплуатации: Возможность напольного и настенного крепления, установка в 19”стойку не планируется; Защита по IP20; Рабочий диапазон по температуре: -5 +50 °C.

Опционально: пылевлагозащитный корпус, эксплуатация при температуре от -30 до +50 °C (всего три сценария: работа в пыльных условиях, уличная установка и установка в складах-морозильниках).

В состав выпрямителя входят следующие основные элементы: вводной автоматический выключатель QF1; силовой модуль транзисторного выпрямителя A1; вентиляторы M1 – M4; выходной коммутационный аппарат – контактор KM1; лампы индикации.

Описание

Напряжение питающей сети (линейное), В: однофазное – 230; трехфазное – 400

Номинальный ток, А: однофазное – 100…150; трехфазное – 100…250

Колебания входного напряжения, %: однофазное – -30/+15; трехфазное – ± 15

Частота, Гц: 50

Колебания частоты, %: ±5

Коэффициент полезного действия, %: >91…94

Напряжение постоянного тока (регулируемое), В: 24, 48, 80

Точность стабилизации напряжения, %: ±0,5

Точность стабилизации тока заряда АБ, %: ±1

Рабочая температура: +1…+35

Предельная температура, °С: +1…+40

Высота над уровнем моря, м: 1000, при нагрузке 0,85 – 2000

Степень защиты: IP20…54

Влажность, %: 80
