СЕРИЯ ТКЕО

Производитель: АО “Завод “Инвертор”

Устройство предназначено для коммутации отходящих линий нагрузки при возникновении перегрузки.

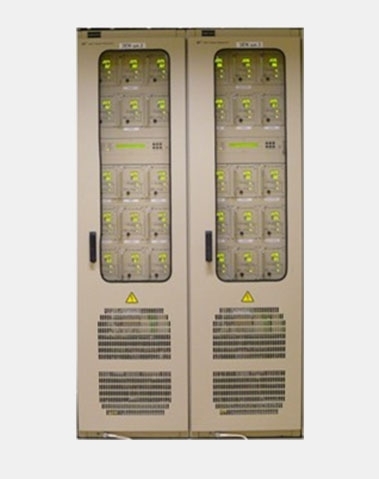

Состав устройства: ТКЕО выполнено в виде шкафа с односторонним обслуживанием

Устройство и работа устройства

Каждый тиристорный выключатель представляет собой работоспособную единицу. Полная функция выключателя гарантирована также без непосредственной связи с центральным процессором. Это достигается вследствие того, что каждый тиристорный выключатель имеет собственный микропроцессор для измерения рабочих параметров, для контроля запрограммированных порогов отключения, а также для управления тиристорным ключом.

Программирование процессора осуществляется всегда при помощи центрального процессора ТКЕО-ЦБУ. Программа и параметры тиристорного выключателя остаются в памяти вплоть до следующего изменения даже при полном отказе питания.

Процессор постоянно измеряет выходное напряжение и выходной ток выключателя и сравнивает эти значения с установленными критериями отключения. Если выполняется отключение по критериям, то процессор производит длительное отключение управления тиристорным ключом вплоть до исполнения определенного критерия обратного включения.

В этом случае происходит сигнализация при помощи светодиодов на передней панели, «сухого» контакта сигнального реле размещенного в ТКЕО-ЦБУ, а также шины коммуникации к центральному процессору.
