СЕРИЯ ТКЕП

Устройство предназначено для автоматического переключения нагрузки с основного источника питания на резервный источник питания в системах электроснабжения I категории переменного тока напряжения 380V.

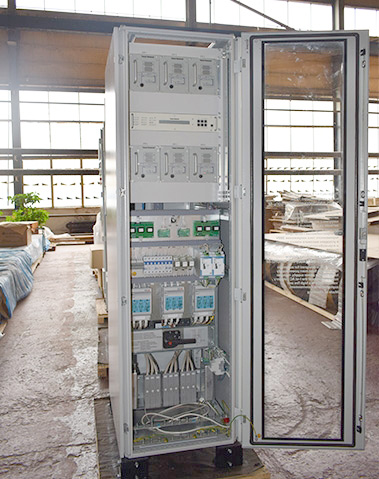

Состав устройства: шкаф с двухсторонним обслуживанием; шесть унифицированных блоков БТК, по три блока на каждое плечо, и одно центральное процессорное устройство ЦБУ; два блока питания, основной и резервный, обеспечивающий питание устройство от основного и резервного плеча

Устройство и работа устройства

Функционально устройство состоит из двух одинаковых плеч: если смотреть с лицевой стороны шкафа, то верхние 3 блока БТК приняты за основное плечо (первое), а нижние – за резервное плечо (второе).

Блоки ЦБУ и БТК соединены между собой последовательным интерфейсом CAN, посредствам которого производится управление и связь всех блоков. Определение принадлежности БТК к определенному плечу и определенной фазе определяется платой кода.

К основному плечу подключается основной источник питания нагрузки, к резервному плечу – резервный источник.

Каждый БТК содержит датчик выходного напряжения, датчик проводимости вентиля, плавкую вставку резервной защиты от короткого замыкания, датчик выходного тока, датчик обрыва плавкой вставки, индикаторы отображающие ток и напряжение на выходе, и переключатель ручного отключения. Защита по превышению выходного тока, обрыва плавкой вставки, выходу со строя тиристорных ключей, обеспечивается БТК индивидуально по каждой фазе, информация об аварийных состояниях передается в ЦБУ и между БТК.

Описание

Номинальное напряжение питающей сети, В: 380 (400)

Допускаемые отклонения напряжения питающей сети от номинального значения, %: от +25 до -25

Номинальная частота питающей сети, Гц: 50, 60

Допускаемые отклонения частоты питающей сети от номинального значения, %: ±5

Число фаз питающей сети: 3, с нулем

Номинальный ток, А: 100, 250

Время отключения при значениях тока: 120

Перегрузка: 60

1,1 Iном., мин, не более: 1

1,2 Iном., мин, не более: 20 – 70

1,6 Iном., мин, не более: 10

Высокая перегрузка: (120 – 500) А, мс

Короткое замыкание: 1.5 – 2.5 кА, мс, не более

Время переключения в несинфазном режиме, мс, не более: 15

Время переключения в синфазном режиме, мс не более: 5

Время задержки на обратный переход с резервного плеча на основное при синфазном режиме работы, мс, не менее: 200 – 600

Наибольшее амплитудное значение тока короткого замыкания, кА, не более: 5,5

Уставка срабатывания устройства по минимальному и максимальному напряжению регулируется в диапазоне, % не более: 5 … 25

Уставка срабатывания токовой защиты, регулируется в диапазоне: 120 … 500

Потери мощности, %, не более: 2

Количество АПВ (при срабатывании высокой перегрузки): 0 – 5

Пауза перед повторным включением, мс: 30 – 400
