Производитель: ООО “УНИТЕХ”
Станция водяного охлаждения СВО-1, СВО-2 предназначена для водяного охлаждения токоведущих частей и силовых приборов сварочного оборудования. Условия эксплуатации системы охлаждения – отапливаемое производственное помещение зоны умеренного климата.

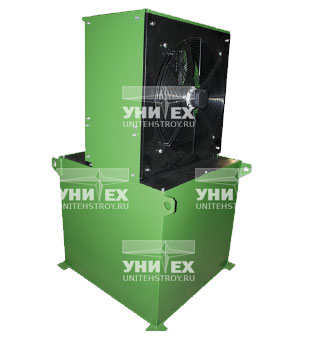

Станция охлаждения состоит из емкости для воды объёмом 200/500 литров, на верхней поверхности которой расположены радиатор, вентилятор и электронасос. Электроаппаратура размещена в шкафу управления.
Схема электрическая принципиальная приведена в приложении. Автомат QF1 защищает электроаппаратуру от токов короткого замыкания и служит для отключения от электрической сети.
Напряжение питающей сети, В: 1×220
Производительность, не менее, куб.м/час: 4,5
Давление, МПа: 0,4
Теплоотдача (Холодопроизводительность) при температуре воздуха 20°С, охлаждающей жидкости 60°С, кВт: 25
Мощность электродвигателя насоса, кВт: 1,2
Мощность электродвигателя вентилятора, кВт: 0,13
Присоединительные размеры, вход/выход: 1″_x0001_
Емкость бака, л_x0001_: 200
Габаритные размеры сварочной линии (ориентировочные), мм, длина; ширина; высота: 650; 650; 1200
Масса, кг: 110
